Преобразователь ИП42 (ВШПА.421412.100.181) предназначен для возбуждения обмотки вихретоковых датчиков и преобразования перемещния «гребня» («пояска») контролируемой поверхности в пропорциональный унифицированный токовый сигнал (1-5 МА, 4-20 мА).
Таблица 1. Основные технические характеристики
| Параметр | Значение | |
|---|---|---|
| Диапазоны измерения смещений (S), мм | Определяется типом датчика | |
| Выходной сигнал, мА | 1 – 5 | 4 – 20 |
| Номинальное значение коэффициента преобразования (Кn), мА/мм | 4/S | 16/S |
| Сопротивление нагрузки, Ом, не более | 2000 | 500 |
| Пределы допускаемой основной приведенной погрешности измерения, % | ±2,5 | |
| Пределы отклонения коэффициента преобразования от номинального значения, % | ±2,5 | |
| Пределы допускаемой дополнительной погрешности измерения, вызванной изменением температуры окружающей среды, % | ±2,5 | |
| Рабочий температурный диапазон, °С | от 0 до +70 | |
| Напряжение питания, В | +(18 - 36) | |
| Ток потребления, мА, не более | 110 | |
| Тип разъема для подключения датчика | СРГ 4 ТВ | |
Таблица 2. Диапазоны измерения смещения датчиков ДВТ40 с ИП42 при ширине «гребня» («пояска») в мм
| Тип датчика | 65 | 55 | 40 | 35 | 30 | 25 | 20 | 10 | Нелинейность амплитудной характеристики, % |
|---|---|---|---|---|---|---|---|---|---|
| Примечания: 1. Величина установочного зазора между датчиком ДВТ40 и "пояском" составляет 1,5±0,2мм. 2. Для "пояска" 10 мм - 1,0 мм. |
|||||||||
| ДВТ40.10 | - | - | 0-10 | 0-14 | 0-12 | 0-12 | 0-8 | - | ±2,5 |
| ДВТ40.20 | - | - | 0-10 | 0-15 | 0-20 | 0-25 | 0-30 | 0-40 | ±5,0 |
| ДВТ40.30 | 0-8 | 0-15 | 0-30 | 0-35 | 0-40 | 0-45 | 0-50 | - | ±5,0 |

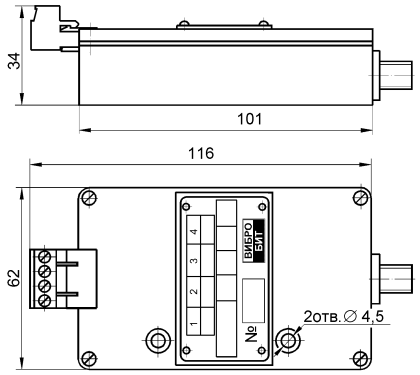

Рисунок 1. Габаритный чертеж ИП42
Применение
С датчиками ДВТ40.10, ДВТ40.20, ДВТ40,30:
- Виброперемещение ротора;
- Искривление «прогиб» ротора.
Аксессуары
- Коробка преобразрвателей КП13;
- Коробка преобразователей КП23В;
- Комплект крепежа.
