Комплект монтажных частей  КМЧ 908.2579


  Комплект монтажных частей КМЧ 908.2579.00.000 предназначен для крепления табло моделей ТСВ-1, ТСВ-1-СТСВ-1-Р и Филин-Т на потолок.

Масса подвешиваемого табло, кг, не более 12.
Масса комплекта, кг, не более 0,5.
Пример обозначения при заказе<Комплект КМЧ 908.2579>

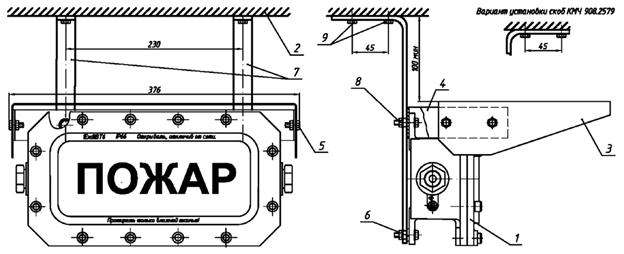

Монтаж табло ТСВ-1 с козырьком КС на потолкеРисунок 1 – Монтаж табло ТСВ-1 с козырьком КС на потолке





Козырёк КС 908.2548 , Комплект монтажных частей КМЧ 908.2579

1 – табло ТСВ-1,
2 – потолок
3 – крышка козырька КС – 1 шт
4 – скоба козырька -1 шт
5 – крепёж скобы с крышкой (болт М6х14, гайка М6, шайба плоская и шайба пружин- ная) – 4 комплекта
6 – шайба (в качестве прокладки) – 2 шт
7 – скоба (2 шт),
8 – крепёж скобы с  табло (болт М10х30, гайка  М10,  шайба  пружинная  10,  шайба плоская 10) – 4 комплекта,
9 – болты крепления скобы с потолком (в комплект не входят)



Разметка потолка  для установкиРисунок 2 – Разметка потолка  для установки табло  на потолке

Диаметр четырёх крепёжных отверстий в  скобах  – 10,5 мм
