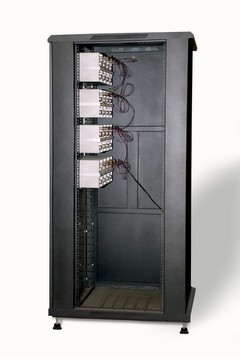

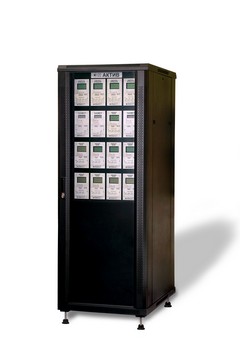

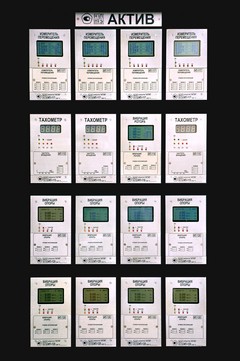

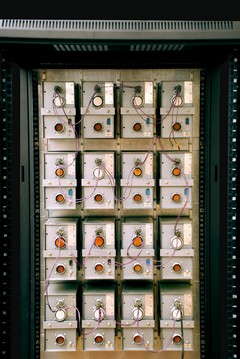

Представляет собой систему приборов, комплектация которой заранее оговаривается с заказчиком. Система "АКТИВ" поставляется в полностью укомплектованном виде. В состав системы может входить необходимое число компьютеров для настройки, управления, мониторинга и архивации контролируемых параметров посредством автоматизированной панели управления SCADA.
| Наименование параметра | Значение по ТУ |
|---|---|
| Канал измерения СКЗ виброскорости (ИП-120). | . |
| Диапазон измерения СКЗ виброскорости синусоидальной вибрации, мм/ с |
0,2 … 12 или 0,5 … 30 |
| Частотный диапазон измерения виброскорости, Гц | 10 … 1000 |
| Пределы допустимой основной относительной погрешности измерения СКЗ виброскорости на базовой частоте 45 Гц, % по цифровому прибору по унифицированному сигналу |
. . ±[2,5+0,25(X⌄к /X - 1)] ±[4+0,4(X⌄к /X - 1)] |
| Пределы неравномерности АЧХ в рабочем диапазоне частот, дБ | +0,5 -1,0 |
| Диапазоны измерения виброскорости сложногармонической вибрации при коэффициенте амплитуды 5, мм/ с |
0,2 … 4 или 0,5 … 10 |
| Пределы относительной погрешности срабатывания сигнализации в рабочем диапазоне измерения, % |
. ± 1,5 |
| Относительный коэффициент поперечного преобразования датчика, %, не более |
2 |
| Уровень собственных шумов ниже минимального значения диапазона измерения, дБ, не менее |
8 |
| Пределы дополнительной относительной погрешности измерения СКЗ виброскорости, % от воздействия: температуры относительной влажности |
. . ± 4 ± 1,5 |
| Пределы дополнительной погрешности измерения СКЗ сложногармонического сигнала при коэффициенте амплитуды 5, % |
± 5 |
| Канал измерения частоты вращения. (ИП-115). | . |
| Диапазон измерения частоты вращения при дискретности измерения 1 об/мин, об/мин |
1… 4000 или 1 … 10000 |
| Пределы допустимой основной абсолютной погрешности измерения частоты вращения, об/мин |
± 1 |
| Пределы допустимой основной приведенной погрешности унифицированного сигнала, % |
± 1 |
| Пределы основной абсолютной погрешности срабатывания сигнализации в рабочем диапазоне измерения, об/ мин |
± 1 |
| Предел дополнительной погрешности унифицированного сигнала, %, от воздействия: температуры относительной влажности |
. . ± 1 ± 1 |
| Начальный (установочный) зазор между датчиком и контрольной поверхностью ротора, мм |
1,5 ± 0,25 |
| Рабочий диапазон зазора, мм | 0,5 … 2,5 |
| Канал измерения относительного виброперемещения (ИП-119). | . |
| Диапазон измерения размаха виброперемещения, мкм | 10 … 250 или 25 … 500 |
| Частотный диапазон измерений, Гц | 0,05 … 500 |
| Пределы допустимой основной приведенной погрешности измерения относительного виброперемещения на базовой частоте 45 Гц : по цифровому прибору и унифицированному сигналу, %, не более |
. . ± 3 |
| Пределы неравномерности АЧХ в рабочем диапазоне частот, % | ± 3 |
| Пределы относительной погрешности срабатывания сигнализации в рабочем диапазоне измерения, % |
± 1 |
| Пределы дополнительной относительной погрешности измерения виброперемещения, %, от воздействия: температуры относительной влажности |
. . ± 3 ± 3 |
| Начальный (установочный) зазор между датчиком и контрольной поверхностью ротора, мм |
1+ 0,25 |
| Рабочий диапазон зазора, мм | 0,5 … 2 |
| Диапазон измерения зазора, мм | 0 … 2,5 |
| Пределы допустимой основной абсолютной погрешности измерения зазора, мм. |
± 0,2 |
| Канал измерения осевого сдвига (ИП-117). | . |
| Диапазон измерения, мм | 1 - 0 - 1 или 2 - 0 - 2 |
| Пределы допустимой основной приведенной погрешности измерения смещения, % по цифровому прибору и унифицированному сигнал |
. . ± 2 |
| Пределы относительной погрешности срабатывания сигнализации в рабочем диапазоне измерения, % |
± 1 |
| Пределы дополнительной относительной погрешности измерения, %, от воздействия: температуры относительной влажности |
. . ± 2,5 ± 2,5 |
| Канал измерения относительного расширения (ИП-117). | . |
| Диапазон измерения, мм | 5 - 0 - 5 или 10 - 0 - 10 или 20 - 0 - 20 |
| Пределы допустимой основной приведенной погрешности измерения, %: при зазоре 1,0 … 2,0 мм при зазоре 0,5 …1 и 2 … 2,5 |
. . ± 2 ± 5 |
| Пределы относительной погрешности срабатывания сигнализации в рабочем диапазоне измерения, % |
± 1 |
| Предел дополнительной относительной погрешности измерения, %, от воздействия: температуры относительной влажности |
. . ± 4 ± 4 |
| Начальный (установочный) зазор между датчиком и контрольной поверхностью, мм |
1,5 ± 0,1 |
| Диапазон измерения зазора, мм | 0 … 2,5 |
| Пределы допустимой основной абсолютной погрешности измерения зазора, мм |
± 0,25 |
| Канал измерения абсолютного расширения (ИП-117). | . |
| Диапазон измерения, мм | 0 - 30 или 0 – 50 или 0 – 60 или 0 – 80 или 0 – 100 или 0 – 160 или 0 – 240 или 0 - 350 |
| Пределы допустимой основной приведенной погрешности измерения, % по цифровому прибору и унифицированному сигналу |
. . ± 2 |
| Пределы относительной погрешности срабатывания сигнализации в рабочем диапазоне измерения, % |
± 1 |
| Пределы дополнительной относительной погрешности измерения, %, от воздействия: температуры относительной влажности |
. . ± 2,5 ± 2,5 |
