Термопреобразователь сопротивления медный поверхностный платиновый (далее по тексту – термопреобразователь) предназначен для измерения температуры плоских и криволинейных поверхностей в системах автоматического контроля, регулирования и управления технологическими процессами в нефтедобывающей, нефтехимической и других отраслях промышленности.
Термопреобразователь соответствует ГОСТ 30232-94 и ГОСТ 6651-94, ГОСТ Р 51330.0-99, ГОСТ Р 51330.1-99, ГОСТ Р 51330.17-99 и может быть применен во взрывоопасных зонах 1 и 2 классов по ГОСТ Р 51330.9-99 и ГОСТ Р 51330.13-99.
Вид и уровень взрывозащиты – 1ЕхdmIICT6 по ГОСТ Р 51330.0-99.
Степень защиты – IP65 по ГОСТ 14254-96.
Термопреобразователь может эксплуатироваться в рабочем состоянии в климатической зоне Д3 по ГОСТ 12997-84 (УХЛ 1.1 по ГОСТ 15150-69) в диапазоне температуры окружающей среды от минус 50 до плюс 70 °С.
В качестве первичного преобразователя температуры используется термопреобразователь сопротивления медный с НСХ 100М по ГОСТ 6651-94.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ:
Диапазон измеряемых температур, °С – от минус 50 до плюс 50
Предел допускаемой основной приведенной погрешности термопреобразователя, %, не более ±0,5
Показатель тепловой инерции термопреобразователя, с, не более – 120
Габаритные размеры, мм, не более – 125х70х84
Масса, кг, не более – 2,4
Примечание:
По специальному заказу предприятие может изготовить термопреобразователь с унифицированным токовым выходным сигналом с диапазоном измеряемых температур от 0 до плюс 150 °С.
Пример обозначения при заказе
Термопреобразователь сопротивления поверхностный взрывозащищенный ЕхТСМП, предназначенный для диапазона измеряемых температур от минус 50 до плюс 50 °С с пределом допускаемой основной приведенной погрешности ±0,5% с унифицированным токовым выходным сигналом в диапазоне от 4 до 20 мА с линейной зависимостью от преобразуемой температуры для измерения поверхности трубы диаметром 820 мм -
Термопреобразователь ЕхТСМП – (-50…+50 °С) – ±0,5% – У(4…20 мА) – (R410) ТУ4211-119-1215-0638-2003
.

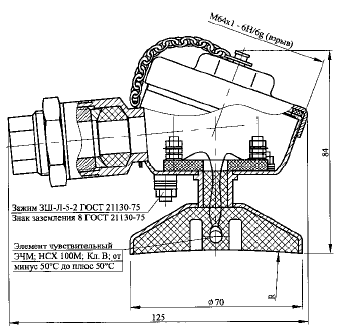

Рис. 1

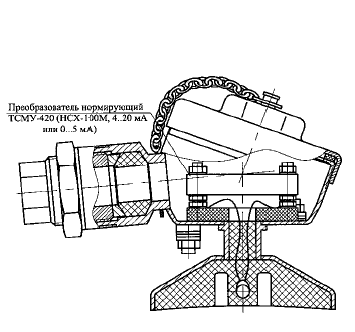

Рис. 2 Остальное – см. рисунок 1
