Преобразователь ИП34 (ВШПА.421412.100.179) предназначен для возбуждения обмотки вихретоковых датчиков и преобразования зазора между датчиком и контрольной поверхностью в пропорциональный унифицированный токовый сигнал (1-5 мА, 4-20 мА). ИП34 является универсальным преобразователем и предназначен для большинства выпускаемых датчиков.
Таблица 1. Основные технические характеристики при измерении смещений
| Параметр | Значение |
|---|---|
| Диапазон измерения смещений (S), мм | определяется типом датчика |
| Выходной сигнал, мА | 1-5; 4-20 |
| Номинальной значение коэффициента преобразования, мА/мм | 4/S; 16/S |
| Сопротивление нагрузки, Ом, не более | 2000; 500 |
| Пределы допускаемой основной приведенной погрешности измерения, % | ±2,5 |
| Пределы отклонения коэффициента преобразования от номинального значения, % | ±2,5 |
| Пределы допускаемой дополнительной погрешности измерения, вызванной изменением температуры окружающей среды, % | ±2,5 |
Таблица 2. Основные технические характеристики при измерении виброперемещения
| Параметр | Значение |
|---|---|
| Диапазоны измерения смещений (S), мм | 0 - 2 |
| Диапазон измерения виброперемещения (Sr), мкм | 25 - 500 |
| Диапазон частот измерения виброперемещения, Гц | 0,05 – 1500 |
| Выходной сигнал, мА | 1 – 5 |
| Номинальное значение коэффициента преобразования синусоидального виброперемещения, мА/мм | 0,707 |
| Сопротивление нагрузки, Ом, не более | 2000 |
| Пределы допускаемой основной приведенной погрешности измерения смещения, % | ±2,5 |
| Пределы допускаемой основной относительной погрешности измерения виброперемещения на базовой частоте и смещении 1мм, % | ±4,0 |
| Неравномерность амплитудно-частотной характеристики, % | ±2,5 |
| Базовая частота измерений, Гц | 80±1 |
| Пределы допускаемой дополнительной приведенной погрешности измерения, вызванной влиянием относительной влажности на датчик и преобразователь, % | ±2,5 |
Таблица 3. Общие технические характеристики
| Параметр | Значение |
|---|---|
| Рабочий температурный диапазон, °С | от 0 до +70 |
| Напряжение питания, В | +(18 - 36) |
| Ток потребления, мА, не более | 90 |
| Габаритный размер, мм | 101х62х30 |
| Тип разъема для поключения датчика | СР50-73 Ф |

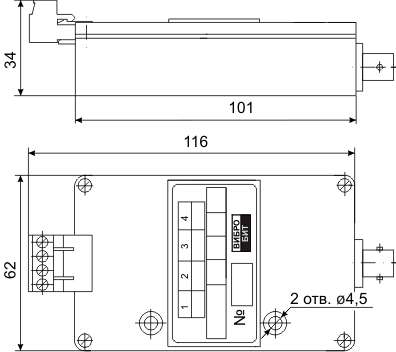

Рисунок 1. Габаритный чертеж ИП34
Применение
С датчиком ДВТ10:
- Осевой сдвиг ротора;
- Относительное виброперемещение ротора;
- Искривление (эксцентриситет) ротора;
- Смещение деталей и узлов.
С датчиками ДВТ20, ДВТ21:
- Осевой сдвиг ротора;
- Относительное виброперемещение ротора;
- Относительное расширение ротора;
- Смещение деталей и узлов.
С датчиком ДВТ22:
- Осевой сдвиг ротора;
- Смещение деталей и узлов.
С датчиком ДВТ23:
- Контроль положения бойков автомата безопасности;
- Смещение деталей и узлов.
С датчиком ДВТ50:
- Абсолютное расширение цилиндра;
- Положение исполнительного органа;
- Смещение деталей и узлов.
С датчиком ДВТ60:
- Абсолютное расширение ротора с «высоким» пояском;
- Положение исполнительного органа;
- Смещение деталей и узлов.
Аксессуары
- Коробка преобразрвателей КП13;
- Коробка преобразователей КП23В;
- Комплект крепежа.
