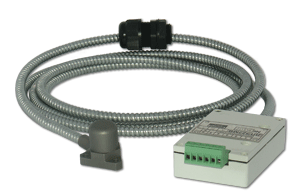

Датчик вибрации ДПЭ23МВ (ВШПА.421412.100.1271) предназначен для преобразования абсолютной вибрации контрольной поверхности в токовые сигналы, пропорциональные мгновенной виброскорости и СКЗ виброскорости.
Таблица 1. Основные технические характеристики. Параметры измерени мгновенной виброскорости (выход 1)
| Параметр | Значение | ||
|---|---|---|---|
| Диапазоны измерения мгновенной виброскорости, мм/c | 0,4 – 15 | 0,8 - 30 | |
| Диапазон частот измерения, Гц | 10 - 1000 | ||
| Диапазон выходного сигнала, мА | 1 - 5 | ||
| Значение коэффициента преобразования, мА·с/мм | 0,025 | 0,5 | |
| Сопротивление нагрузки, Ом, не более |
2000 |
||
Таблица 2. Основные технические характеристики. Параметры измерени СКЗ (выход 2)
| Параметр | Значение | |||
|---|---|---|---|---|
| Диапазоны измерения СКЗ виброскорости, мм/c | 0,6 - 12 | 0,8 - 15 | 1,5 - 30 | |
| Диапазон частот измерения, Гц | 10 - 1000 | |||
| Диапазон выходного сигнала, мА | 4 - 20 | |||
| Значение коэффициента преобразования, мА·с/мм | 16/12 | 16/15 | 16/30 | |
| Сопротивление нагрузки, Ом, не более | 2000 | |||
Таблица 3. Другие технические характеристики
| Параметр | Значение | ||
|---|---|---|---|
| Пределы допускаемой основной погрешности на базовой частоте, % | ±2,5 | ||
| Нелинейность амплитудной характеристики от номинального значениея на базовой частоте, % | ±1,0 | ||
| Неравномерность амплитудно-частотной характеристики, % | +1,5; -15 | ||
| Диапазон рабочей температуры для вибропреобразователя,°С | от 0 до 180 | ||
| Диапазон рабочей температуры для усилителя-преобразователя,°С | от 0 до +70 | ||
| Предел допускаемой дополнительной погрешности измерения, вызванной изменением температуры окружающей среды, %: – для вибропреобразователя – для усилителя-преобразователя |
±8,0 ±2,0 |
||
| Уровень собственных шумов ниже минимального значения диапазона измерения, дБ, не менее | 20 | ||
| Базовая частота измерений, Гц | 80±1 | ||
| Напряжение питания, В | +(18 - 36) | ||
| Ток потребления, мА, не более | 70 | ||
| Стандартные длины соединительного кабеля, м | 3; 5; 7 | ||
| Габаритные размеры вибропреобразователя, мм, не более | 30х30х50 | ||
| Габаритные размеры усилителя-преобразователя, мм, не более | 101х62х30 | ||

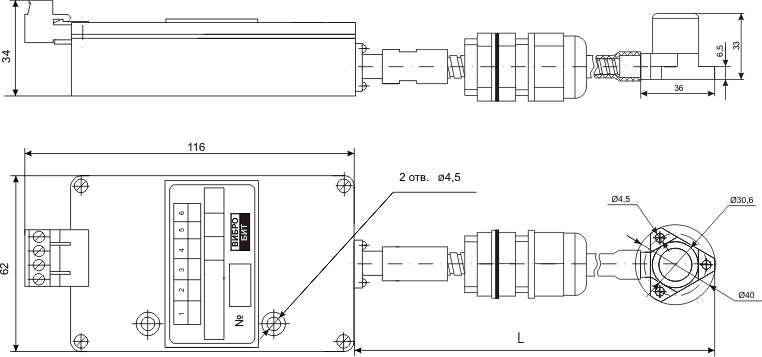

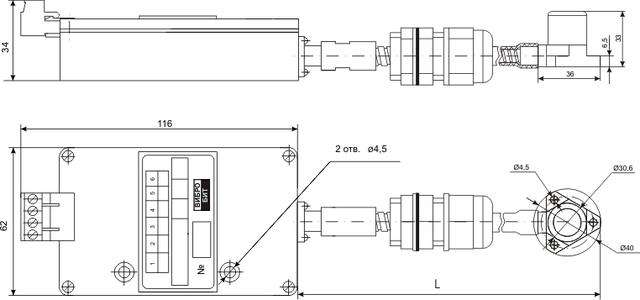

Рисунок 1. Габаритный чертеж ДПЭ23МВ
Применение
- Измерение вибрации подшипника.
Аксессуары
- Коробка преобразователей КП23П;
- Куб установочный;
- Куб установочный с площадкой;
- Куб установочный с площадкой 50 мм;
- Куб установочный с площадкой 40 мм;
- Куб установочный с изолированной площадкой;
- Изолирующая прокладка;
- Комплект крепежа.
Проверочные стенды
- Вибростенд ВСВ-131 М;
- Вибростенд МВС 85.
