Индикатор  взрывозащищённый  полупроводниковый  ExИВП


Технические характеристики

Индикатор ExИВП   Индикатор взрывозащищённый полупроводниковый ЕхИВП предназначен для встраивания во взрывозащищённое оборудование, с видом взрывозащиты взрывонепроницаемая оболочка «d» и взрывозащита вида «е» (посты и шкафы управления), расположенные во взрывоопасных зонах 1 и 2 классов по ГОСТ Р 52350.10 и ГОСТ Р 52350.14, «Правилах устройства электроустановок» (ПУЭ, гл.7.3) и другим нормативно-техническим документам, определяющим применяемость электрооборудования во взрывоопасных зонах.

Наименование показателей ExИВП-d ExИВП-e
1. Маркировка взрывозащиты ЕхdIICU ЕхеIIU
2. Материал корпуса Сталь 12Х18Н Полиамид ПА-66
3. Напряжения питания, В 6, 12, 24, 36, 60, 110, 220, постоянное или переменное
4. Ток потребления, мА 10-20
5. Потребляемая мощность не более 2 Вт
6. Наработка на отказ около 100000 часов
7. Диапазон рабочей температуры от -60°С до +60°С
8. Цвет свечения индикатора Красный, зелёный, синий, жёлтый, белый
9. Сечение присоединяемого кабеля, мм2, не более 2,5
10. Яркость, мКд не менее 100

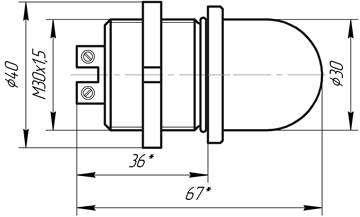

Габаритные чертежи

Индикатор ЕхИВПРис. 1 Индикатор полупроводниковый взрывозащищённый ЕхИВП









Обозначение при заказе

Ехивп - d - Кр - 220
1 2 3 4

1 - ЕхИВП – индикатор взрывозащищённый полупроводниковый

2 - Вариант исполнения:

d – с маркировкой взрывозащиты ЕхdIICU;

е – с маркир овкой взрывозащиты ЕхеIIU.

3- Цвет свечения индикатора и цвет колбы:

Кр – красный, Зел – зелёный, Син – синий, Ж – жёлтый, Бел – белый.

4- Рабочее напряжение, В: 6, 12, 24, 36, 60, 110, 220

Пример обозначения при заказе:

  Индикатор полупроводниковый взрывозащищенный с маркировкой взрывозащиты ЕхdIICU, красного цвета, с рабочим напряжением 12 В:

ЕхИВП- d-Кр-12
