Предназначены для установки датчиков температуры с разделением измеряемой и окружающей сред применением герметичной глухой оболочки гильзы.

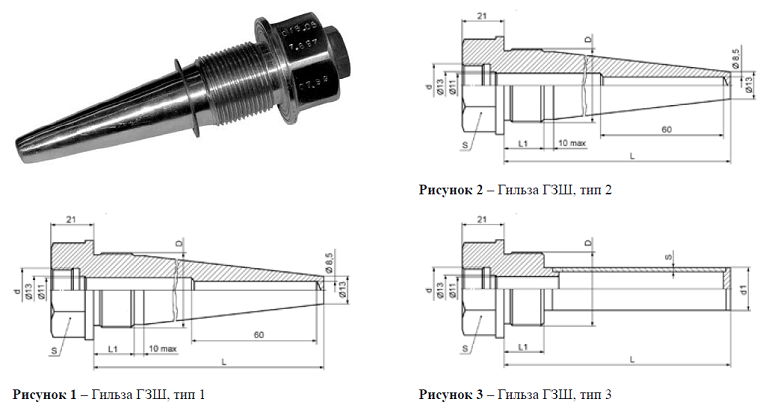

Рисунок 4 – Гильза ГЗШ, тип 4

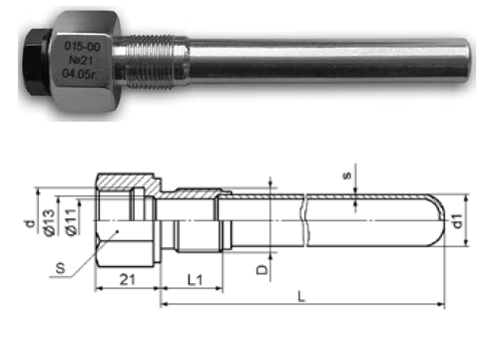

Рисунок 5 – Гильза ГЗШ, тип 5

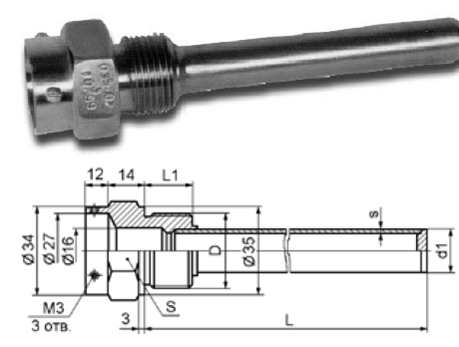

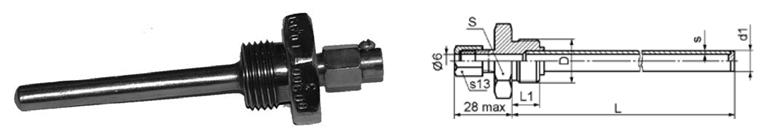

Рисунок 6 – Гильза ГЗШ, тип 6
| Тип * | D * | S, мм | L1, мм | d * | d1 x s, мм * | L, *мм | Ру,МПа |
|
1 |
М24х1,5 |
41 |
24 |
М20 х 1,5; М22 х 1,5; М27 х 2 G 1/2; К 1/2« |
— |
80 … 320 |
50,0 |
| М27х2 | 24 | ||||||
| G 3/4 | 24 | ||||||
| М33х2 | 32 | ||||||
| G 1 | 32 | ||||||
| К1 « | 26,5 | ||||||
|
2 |
М24х1,5 | 24 | |||||
| М27х2 | 24 | ||||||
| G 3/4 | 24 | ||||||
| М33х2 | 32 | ||||||
| G 1 | 32 | ||||||
| К1 « | 26,5 | ||||||
|
3 |
М24х1,5 | 24 |
20 х 2,5; 16 х 2,5 |
60 … 630 |
25,0 |
||
| М27х2 | 24 | ||||||
| G 3/4 | 24 | ||||||
| М33х2 | 32 | ||||||
| G 1 | 32 | ||||||
| К1 « | 26,5 | ||||||
|
4 |
М20х1,5 |
32 |
14 |
16 х 2,5 |
60 … 2000 |
||
| М27х2 | 20 | ||||||
| G 3/4 | 20 | ||||||
|
5 |
М27х2 |
36 |
20 |
— |
16 х 2,5 |
80 … 2000 |
|
| G 3/4 | |||||||
|
6 |
G 1/2 | 32 |
14 |
— |
8 х 1 |
60 … 320 |
6,3 |
| G 3/8 | 27 | ||||||
| Примечания
1 *Оговаривается при заказе. 2 Длины L следует выбирать из ряда 60, 80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 мм |
|||||||
Температурный диапазон гильз ГЗШ
|
Вид |
Тип |
Материал |
Вид климатического ис-
полнения по ГОСТ 15150 |
Температурный диапазон, 0С |
|
ГЗШ |
1 … 6 | 12Х18Н10Т | УХЛ1 | от минус 60 до 800 |
| 3 … 6 | 10Х17Н13М2Т | УХЛ1 | от минус 60 до 900 |
Пример записи защитной штуцерной гильзы типа 1 с размерами D = М27х2, d = М20х1,5; L = 200 мм из стали 12Х18Н10Т:
Гильза ГЗШ – 1 – D = М27х2; d = М20х1,5; L = 200 мм; 12Х18Н10Т ТУ 4219-137-12150638-2006.
