Бесконтактный вихретоковый датчик смещения

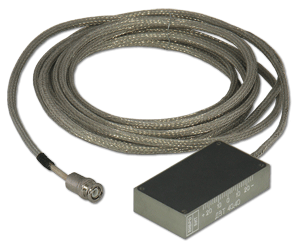

Бесконтактный вихретоковый датчик смещения ДВТ40.40 (ВШПА.421412.100.155-3) входит в серию датчиков ДВТ40 (ВШПА.421412.100.155.155), прямоугольной формы с боковой контрольной поверхностью, предназначенные для работы с контрольной поверхностью «поясок» («гребень»). Датчики являются неремотопригодными. Соединительный кабель датчика выполнен в маслостойкой оболочке, защищающей радиочастотный кабель.
Таблица 1. Основные технические характеристики
| Параметр | Значение |
|---|---|
| Расстояние срабатывания до контрольной поверхности типа «паз», «шпонка», мм | 3,0±0,5 |
| Ширина «паза», «шпонк», мм, не менее | 10 |
| Глубина «паза», высота «шпонки», мм, не менее | 3 |
| Рабочий температурный даипазон, °С | от 0 до +180 |
| Габаритный размер датчика, мм | 90х50х21 |
| Стандартные длины соединительного кабеля, м | 3; 5; 7 |
| Тип соендинительного разъема: вилка | СР50-74 ФБ |

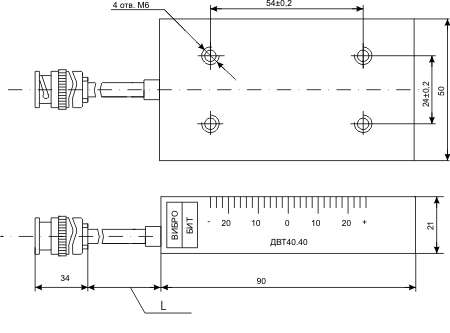

Рисунок 1. Габаритный чертеж ДТВ40.40
Применение
- Сигнализация срабатывания бойков автомата безопасности турбины;
- Контроль вращение (останова) ротора;
- Бесконтактный выключатель.
Аксессуары
- Механизм установки МУ10;
- Кабель соединительный КС10;
- Коробки разъемов для защиты разъемов датчиков КР10, КР20;
- Проходник для вывода кабеля датчика через корпус оборудования М24;
- Установочные кронштейны;
- Комплект крепежа.
- Стенд проверочный СП20.
- Аппаратура «Вибробит». Руководство по эксплуатации. ВШПА.421412.100 РЭ.
