Бесконтактный вихретоковый датчик наклона
Датчик ДВТ70 (ВШПА.421412.100.156) маятникового типа предназначен для прецизионного измерения абсолютного наклона контрольной поверхности. Наклон поверхности определяется смещением чувствительного элемента датчика относительно маятника, который всегда находится в вертикальном положении. Соединительный кабель датчика помещен в металлорукав, защищающий радиочастотный кабель от механических повреждений.
Таблица 1. Основные технические характеристики ДВТ70
| Параметр | Значение |
|---|---|
| Диапазон измерения наклона (S), мм/м | ±1,0; ±2,0; ±5,0 |
| Пределы основной приведенной погрешности измерения, %, не более | ±2,5 |
| Относительный коэффициент поперечного преобразования, %, не более | ±5,0 |
| Пределы допускаемой дополнительной погрешности измерения (по выходу преобразователя), вызванной изменением температуры окружающей среды, % | ±10,0 |
| Рабочий температурный диапазон, °С | от 0 до +125 |
| Габаритные размеры датчика, мм | 70х80х152 |
| Стандартные длины соединительного кабеля, м | 3; 5; 7 |
| Тип разъема датчика: розетка | РСГ 4 ТВ |

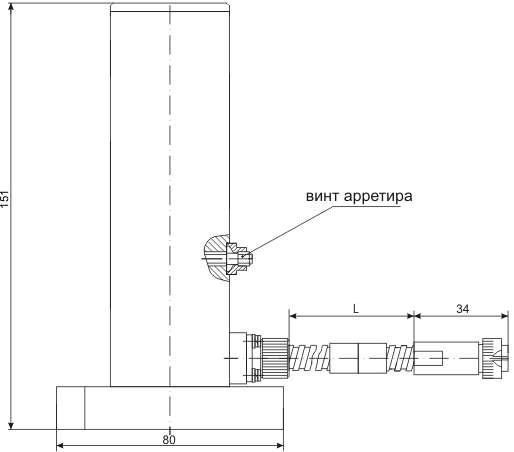

Рисунок 1. Габаритный чертеж ДВТ70
Применение
- Наклон поверхности.
Аксессуары
- Комплект крепежа.
- Стенд проверочный СП60.
- Аппаратура «Вибробит 100». Руководство по эксплуатации. ВШПА.421412.100 РЭ.
