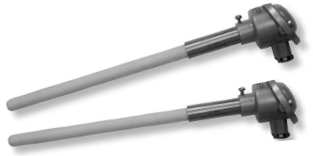

Термопреобразователи с унифицированным выходным сигналом ТППУ (ТПРУ)/1-0679, ТППУ (ТПРУ)/1-0679П, ТППУ (ТПРУ)/1-0679Г, ТППУ (ТПРУ)/1-0679ГИ предназначены для измерения температуры высокотемпературных газообразных химически неагрессивных сред, а также агрессивных, не разрушающих материал защитного чехла.
Во избежание разрушения керамического чехла необходимо строго соблюдать скоростной режим нагрева-охлаждения термопреобразователя. Во избежание выхода из строя измерительного преобразователя недопустимо нагревать головку термопреобразователя выше 50 ºС.
Термопреобразователи выпускаются следующих конструктивных исполнений:
- ТППУ/1-0679, ТПРУ/1-0679 – корпусные термопреобразователи, состоящие из бескорпусных термопреобразователей в сплошной керамической соломке, помещенных в один или два керамических чехла, соединенных с металлической головкой стальной защитной трубой;
- ТППУ/1-0679П, ТПРУ/1-0679П – корпусные термопреобразователи, наружный керамический чехол который помещен в платиновый или платинородиевый наконечник;
- ТППУ/1-0679Г, ТПРУ/1-0679Г – корпусные термопреобразователи с герметичной заделкой внутреннего керамического чехла и термоэлектродов в головке, предназначенной для установки под оболочкой с газовой средой при наружном условном давлении до 0,3 МПа;
- ТППУ/1-0679ГИ, ТПРУ/1-0679ГИ – корпусные термопреобразователи, предназначенной для установки под оболочкой с газовой агрессивной средой при наружном условном давлении до 0,3 МПа, в которых внутренняя защита термоэлектродов от агрессивных сред обеспечивается подачей во внутреннюю полость инертного газа под избыточным давлением.
Измерительный преобразователь сигнала термопары в токовый сигнал 4-20 мА размещён в металлической головке.
В качестве первичных преобразователей используются термопары с изолированным спаем и номинальными статическими характеристиками преобразования ПП(S), ПП(R) и ПР(B) по ГОСТ Р 8.585-2001.
Вид климатического исполнения по ГОСТ 12997-84 – группа С4 (температура окружающей среды от минус 30 до 50 °С, относительная влажность 98% при температуре 35 °С), устойчивость к механическим воздействиям по ГОСТ 12997-84 – группа исполнения N1.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

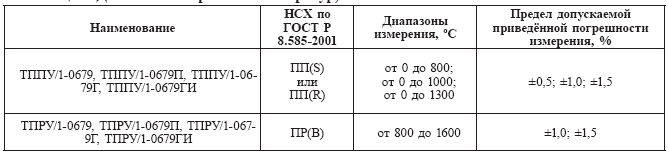

НСХ термопреобразователей, диапазоны измерения и предел допускаемой приведённой погрешности измерения указаны в таблице 1.
Выходной сигнал термопреобразователей – постоянный ток от 4 до 20 мА
Зависимость выходного тока от температуры – линейная
Напряжение питания – от 12 до 36 В постоянного тока
Номинальное напряжение питания 24 В.
Сопротивление нагрузки, Ом, не более – 500
Длина линии связи (двухпроводная витая пара), м, не более – 500
Сечение жилы провода, подключаемого к клеммам измерительного преобразователя, мм2 , не более – 1,5
Потребляемая мощность, Вт, не более – 1,0
Номинальная температура длительного применения, °С:
- для ТП с НСХ ПП(R, S) – 1100
- для ТП с НСХ ПР(В) – 1300
Остальные технические характеристики соответствуют характеристикам термопреобразователей ТПП (ТПР)/1-0679, ТПП (ТПР)/1-0679П, ТПП (ТПР)/1-0679Г, ТПП (ТПР)/1-679ГИ. Конструкция и габаритные размеры термопреобразователей ТППУ (ТПРУ)/1-0679, ТППУ (ТПРУ)/1-0679П, ТППУ (ТПРУ)/1-0679Г, ТППУ (ТПРУ)/1-0679ГИ соответствуют конструкции и габаритным размерам термопреобразователей ТПП (ТПР)/1-0679, ТПП (ТПР)/1-0679П, ТПП (ТПР)/1-0679Г, ТПП (ТПР)/1-679ГИ.
Гарантийный срок службы термопреобразователя:
- не менее 6000 часов в нейтральной воздушной среде при температуре эксплуатации не выше номинальной;
- 700 часов при температуре 1300 °С для ТП с НСХ ПП(S, R);
- 1200 часов при температуре 1600 °С для ТП с НСХ ПР(В).
При заказе термопреобразователя и при записи в технической документации необходимо указать:
- тип термопреобразователя (ТППУ/1-0679, ТПРУ/1-0679, ТППУ/1-0679П, ТПРУ/1-0679П, ТППУ/1-0679Г, ТПРУ/1-0679Г, ТППУ/1-0679ГИ, ТПРУ/1-0679ГИ);
- НСХ преобразования по ГОСТ Р8.585-2001 [(ПП(S), ПП (R) или ПР(В)];
- выходной ток 4-20 мА;
- диапазон измерения температуры, °С;
- предел допускаемой погрешности измерения, %;
Остальные характеристики – см. раздел термопреобразователи благородных металлов ТПП (ТПР)/1-0679, ТПП (ТПР)/1-0679П, ТПП (ТПР)/1-0679Г, ТПП (ТПР)/1-679ГИ.
Примеры записи при заказе
1. Термопреобразователь ТПРУ/1-0679, НСХ ПР(В), выходной ток 4-20 мА, диапазон измерения от 800 до 1600 ºС, предел допускаемой погрешности измерения 1,5%; длина монтажной части защитной арматуры 1000 мм, рабочая длина наружного керамического чехла 600 мм, диаметры термоэлектродов 0,5 мм, класс допуска 3 -
ТПРУ/1-0679-ПР(В)-4-20 мА, 800-1600 ºС 1,5% – 1000/600-0,5/0,5-3;
2. Термопреобразователь ТППУ/1-0679, НСХ ПП(R), выходной током 4-20 мА, диапазон измерения от 0 до 1300 ºС, предел допускаемой погрешности измерения 1,5%; длина монтажной части защитной арматуры 1250 мм, наружный одинарный чехол Альсинт 99,7 размером 15х10х1100 мм (Lраб=1000 мм), соломка двухканальная Альсинт 99,7 5,5х1,2, крепежная труба сталь 15Х25Т размерами 21х2,5, диаметры термоэлектродов 0,5 мм, класс допуска 2 -
ТППУ/1-0679-ПП(R)-4-20 мА, 0-1300 ºС, 1,5%, 1250/1000-0,5/0,5-2 с наружным одинарным чех лом Альсинт 99,7 размером 15х10 мм (L раб-1000 мм), соломкой двухканальной Альсинт 99,7 5,5х1,2, крепежная труба сталь 15Х25Т размерами 21х2,5.
3. То же с двумя чехлами: наружный – SIC70 размером 23х17х730 мм (Lраб=600мм), внутренний – Альсинт 99,7 размером 9,6х6,4 мм, соломка двухканальная Альсинт 99,7 5,5х1,2 мм, крепежная труба сталь 12Х18Н10Т, размером 30х4,5 мм -
ТППУ/1-0679-ПП(R)-4-20 мА, 0-1300 ºС, 1,5%, 1250/600-0,5/0,5-2 с двумя чехлами: наружный - SIC70 размером 23х17х730 мм (Lраб=600мм), внутренний – Альсинт 99,7 размером 9,6х6,4 мм, соломкой двухканальной Альсинт 99,7 5,5х1,2 мм, крепежная труба сталь 12Х18Н10Т, размером 30х4,5 мм.

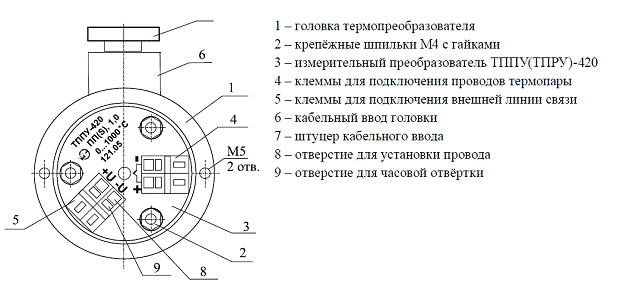

Рис. 1. Головка термопреобразователя со снятой крышкой. Провода условно не показаны.

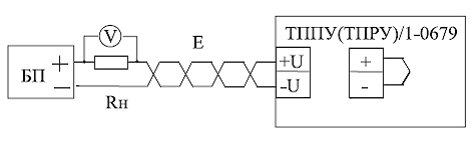

Рис. 2. Схема электрическая подключений термо- преобразователя с унифицированным токовым вы- ходом 4-20 мА модели ТППУ(ТПРУ)/1-0679. ТППУ(ТПРУ)/1-0679 – подключаемый термо- преобразователь с унифицированным токовым выходом 4-20 мА БП – блок питания постоянного тока, напряже- ние 12 ...36 В (номинальное напряжение 24 В) Rн – сопротивление нагрузки для измерения V – измерительный прибор Е – двухпроводная линия связи (витая пара)
