Для измерения температуры газообразных, жидких, химически не агрессивных, а также агрессивных сред, не разрушающих защитную арматуру.

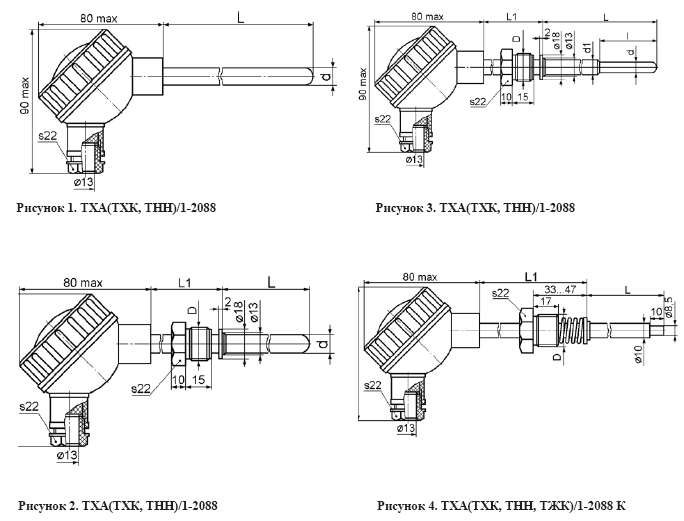

Изготавливаются с неразборными чувствительными элементами ТХА(ТХК, ТНН)/1-0001 по рис.1-3. Остальные исполнения изготавливаются с кабельными чувствительными элементами типа КТХА(КТХК, КТНН, КТЖК)/1-0001.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ по ТУ 4211-136-12150638-2006:
Прочные к воздействию синусоидальных вибраций по группе N2 ГОСТ 12997-84.
Защита от пыли и воды по ГОСТ 14254-96 – IP55
Условное давление измеряемой среды, МПа:
- для исполнения по рис. 1, 5, 7, 11, 12 – 0,4мм;
- для исполнения по рис. 2-4, 6, 8-10 – 6,3.

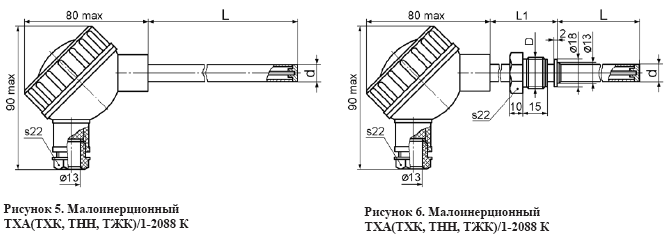

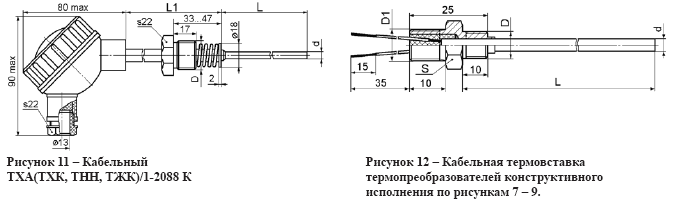

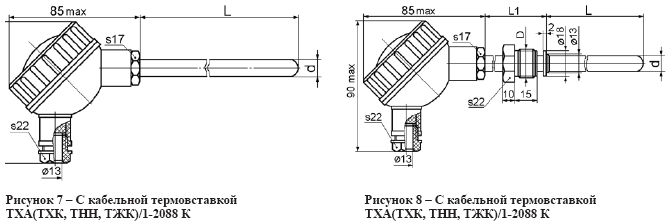

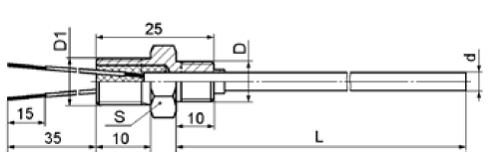

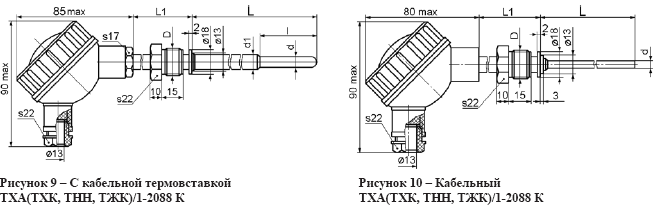

Рисунок 13 – Кабельная термовставка термопреобразователей конструктивного исполнения по рисункам 7 – 9.

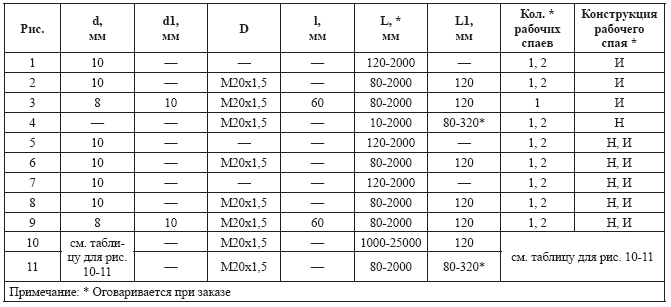

Размеры термопреобразователей ТХА(ТХК, ТНН)/1-2088; ТХА(ТХК, ТНН, ТЖК)/1-2088 К и характеристика рабочих спаев

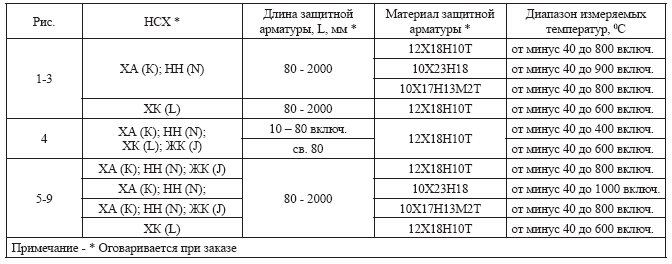

Материал защитной арматуры и диапазон измеряемых температур

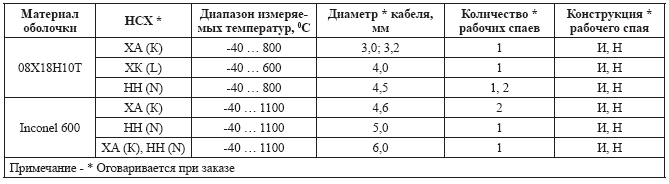

Характеристика термопарных кабелей термопреобразователей конструктивного исполнения по рисункам 10 и 11 и термовставок по рисунку 12

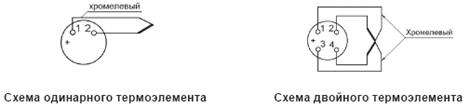

При заказе и записи в технической документации необходимо указать:
- тип термопреобразователя (ТХА/1-2088, ТХК/1-2088, ТНН/1-2088, ТЖК/1-2088);
- номер рисунка (1, 2, ..12);
- число чувствительных элементов (двойн. – для двух чувствительных элементов; один чувствительный элемент не указывается);
- класс допуска по ГОСТ 6616-94 (1 или 2 для ТХА(ТНН)/1-2088, 2 для ТХК/1-2088 и ТЖК/1-2088);
- длину монтажной части защитной арматуры L:
- для исполнений по рисункам 1-3, 5-9 – 80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 мм до 25000мм для рис.10;
- для исполнений по рисунку 4 – 10, 20, 40, 60 и далее так, как для исполнений по рисункам 1-3;
- длину наружной части L1 (только для исполнений по рис. 4) – 80, 100, 120, 160, 170, 200, 250, 320 мм;
- материал защитной арматуры (12Х18Н10Т, 10Х17Н13М2Т и 10Х23Н18 – для ТХА(ТНН)/1-2088, 12Х18Н10Т – для ТХК/1-2088);
- обозначение технических условий.
Примеры записи при заказе
1. Термопреобразователь ТХА/1-2088, исполнения по рисунку 1, двойной, класс допуска 2, длиной монтажной части защитной арматуры L=1000 мм с защитной арматурой из стали 10Х23Н18 -
«ТХА/1-2088 – 1 – двойн. / 2 кл. / L=1000 мм / 10Х23Н18 ТУ 4211-136-12150638-2006».
