Для преобразования сигналов термопреобразователей сопротивления и термоэлектрических преобразователей в унифицированный выходной сигнал постоянного тока.Преобразователи предназначены для работы в системах автоматического контроля, регулирования и управления технологическими процессами.
Конструкция преобразователей позволяет встраивать их непосредственно в головку термопреобразователей, образуя конструктивно законченную сборочную единицу.
В качестве первичных преобразователей используются термопреобразователи сопротивления с номинальной статической характеристикой преобразования (НСХ) 100М, 100П по ГОСТ 6651-94 и термоэлектрические преобразователи с НСХ ХА(К), ХК(L), ПП(S), ПП(R) и ПР(В) по ГОСТ Р 8.585-2001.
Преобразователи ТСМУ-05, ТСПУ-05, ТХАУ-05, ТСМУ-420, ТСПУ-420, ТХАУ-420 выпускаются по ТУ 4211-066-12150638-2002. Преобразователи ТСПУ-420В, ТСМУ-420В, ТХАУ-420В, ТППУ-420, ТХКУ-420, ТПРУ-420 более устойчивы к воздействию температуры окружающей среды, выпускаются по ТУ 4227-082-12150638-2002.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Выходной ток, мА – 0-5 или 4-20
Зависимость выходного тока от температуры – линейная
Номинальное напряжение питания, В – 24
Допускаемое напряжение питания, В – от 12 до 36
Потребляемая мощность, Вт, не более – 1,0
Связь между цепями питания и входными цепями – гальваническая.
Вид климатического исполнения по ГОСТ 12997-84 – группа С4 (температура окружающей среды от минус 30 до 50 °С, относительная влажность 98% при температуре 35 °С).
Элементы для подключения входных и выходных цепей:
- ТСМУ-05, ТСПУ-05, ТХАУ-05, ТСМУ-420, ТСПУ-420, ТХАУ-420 – контактные шпильки, на которые монтируется преобразователь.
- ТСПУ-420В, ТСМУ-420В, ТХАУ-420В, ТППУ-420, ТХКУ-420, ТПРУ-420 – безвинтовые клеммные соединители WAGO 236, расположенные на верхней панели преобразователя.
Остальные технические характеристики приведены в таблице.
| ип преобразова- теля | СХ первичного преобразователя | Диапазон измеря- емых температур, от и до, 0С | Класс точности | Выходной ток, мА | аксимальное сопротивление нагрузки, Ом | Схема подключения |
| С У-05 | 100
α=0,00428 |
от —50 до +50 от 0 до 100
от 0 до 150 от 0 до 180 |
0,25;
0,5 |
0.5 | 2500 | Рис. 1 |
| С У-420 | 4.20 | 1000 | Рис. 2 | |||
| С У-05 | 100 или Pt100 α=0,00391
или α=0,00385 |
от —50 до +50 от 0 до 100
от 0 до 150 от 0 до 200 от 0 до 300 от 0 до 500 |
0,25;
0,5 |
0.5 | 2500 | Рис. 1 |
| С У-420 | 4.20 | 1000 | Рис. 2 | |||
| АУ-05 | А(К) | от 0 до 600 от 0 до 900 | 1,0
0,5; 1,0 |
0.5 | 2500 | Рис. 3 |
| АУ-420 | 4.20 | 1000 | Рис. 4 | |||
| С У-420 | 100 α=0,00428 | от —50 до +50 от 0 до 100
от 0 до 150 от 0 до 180 |
0,25;
0,5 |
4.20 | 1000 | Рис. 5 |
| ип преобразова- теля | С первичного преобразователя | Диапазон измеря- емых температур, от и до, 0С | Класс точности | ыходной ток, мА | аксимальное сопротивление нагрузки, Ом | Схема подключения |
| С У-420 | 100 или Pt100 α=0,00391
или α=0,00385 |
от —50 до +50;
от 0 до 100; от 0 до 150; от 0 до 200; от 0 до 300; от 0 до 500; |
0,25; 0,5 | 4.20 | 1000 | Рис. 5 |
| Рис. 6 | ||||||
| АУ-420 | А(К) | от 0 до 600 от 0 до 900 | 0,5; 1,0 | 4.20 | 1000 | Рис. 6 |
| КУ-420 | К(L) | от 0 до 300; от 0 до 400; от 0 до 500; от 0 до 600; | 0,5; 1,0 | 4.20 | 1000 | Рис. 6 |
| АУ-420 | А(К) (N) | от 0 до 600; от 0 до 900; от 0 до 1100; от 0 до 1200; | 0,5; 1,0 | 4.20 | 1000 | Рис. 6 |
| У-420 | (S) (R) | от 0 до 800; от 0 до 1000; от 0 до 1300; от 0 до 1600; | 0,5; 1,0;
1,5 |
4.20 | 1000 | Рис. 6 |
| РУ-420 | Р( ) | от 800 до 1600; | 1,0; 1,5 | 4.20 | 1000 | Рис. 6 |
| Примечание. о требованию заказчика и согласованию с изготовителем допускается изготовление приборов с другими диапазонами измерения. | ||||||
При заказе и при записи в технической документации необходимо указать:
- тип (ТСМУ-05, ТСПУ-05, ТХАУ-05, ТСМУ-420, ТСПУ-420, ТХАУ-420, ТСПУ-420В, ТСМУ-420В, ТХАУ-420В, ТППУ-420, ТХКУ-420 или ТПРУ-420);
- выходной ток (0-5 мА или 4 – 20 мА);
- НСХ первичного преобразователя (100М, 100П, ХА, ХК, ПП(S), ПП(R ) или ПР(В);
- W100 – при необходимости;
- диапазон измеряемых температур, °С;
- класс точности;
- обозначение технических условий.
Примеры записи при заказе и в технической документации

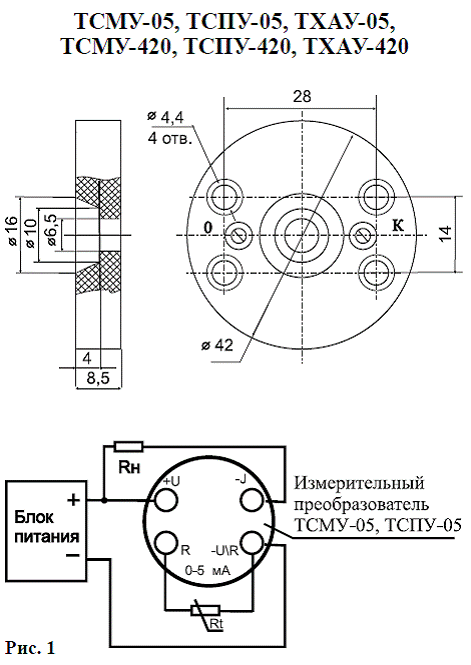

Рис. 1

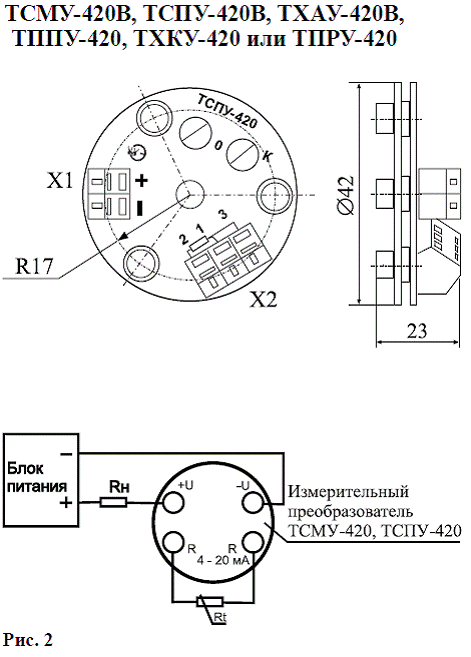

Рис. 2

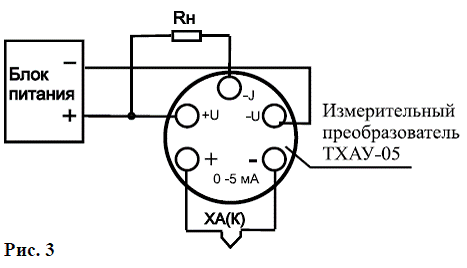

Рис. 3

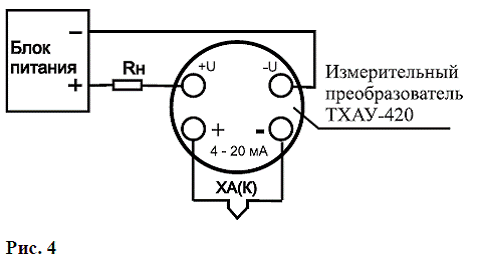

Рис. 4

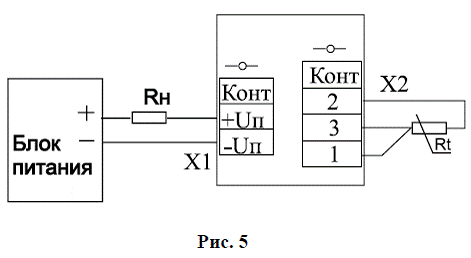

Рис. 5

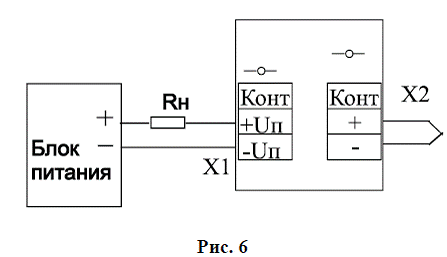

Рис. 6
1. Преобразователь измерительный ТСМУ-05, НСХ 100М, W100=1,4280 диапазон изменения выходного тока 0-5 мА; диапазон измерения температуры от 0 до 150 °С, класс точности 0,5:
«ТСМУ-05, 0-5 мА, 100М, W100 =1,4280, 0…150 °С, 0,5 ТУ 4211-066-12150638-2002»,
2. Преобразователь измерительный ТСПУ-420В, диапазон изменения выходного тока 4-20 мА, НСХ 100П, W100=1,3850 диапазон измерения температуры от 0 до 500°С, класс точности 0,25:
«ТСПУ-420В, 4-20 мА, 100П W100 =1,3850, 0…500 °С, 0,25 ТУ 4211-082-12150638-2002»,
3. Преобразователь измерительный ТПРУ-420, диапазон изменения выходного тока 4-20 мА, НСХ ПР(В), диапазон измерения температуры от 800 до 1600 °С, класс точности 1,5:
«ТПРУ-420, ПР(В), 800…1600 °С, 1,5; 4-20 мА ТУ 4211-082-12150638-2002.
