Реле уровня герконовые РУГ-1В предназначены для контроля предельного уровня жидкости (в том числе и ГСМ), плотностью от 0,75 до 1,70 г/см3 с динамической вязкостью не более 2,4 Па•с и не агрессивных к стали марки 12Х18Н10Т. Датчики предназначены для работы в системах регулирования и управления технологическими процессами в качестве сигнализаторов и регуляторов уровня в различных резервуарах и емкостях хранения и транспортировки нефтепродуктов.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
Реле уровня герконовые РУГ-1, выпускаются в общепромышленном и взрывозащищенном исполнениях для вертикального (В) и горизон- тального (Г) способа монтажа.
Внешний вид габариные и присоеденительные размеры реле уровня приведены на рис. 1 и рис.2
Выходной каскад датчиков (кроме датчиков РУГ-1-Ех)может быть выполнен для разных ви- дов нагрузки (см таблицу 2.). Датчики РУГ-1-Ех выпускаются только модели 01.
Датчики взрывозащищенного исполнения имеют две модели:
1) датчик РУГ-1-Ех имеет маркировку по взрывозащите 0ЕхiaIICT6Х ГОСТ Р 51330.0-99, вид взрывозащиты искробезопасная электри- ческая цепь по ГОСТ Р51330.10-99
2) датчики РУГ-1-Ех-Вн имеют маркировку по взрывозащите 1ЕхdIICT6 по ГОСТ Р 51330.0-99, вид взрывозащиты взрывонепроницаемая оболочка по ГОСТ Р51330.1-99
Датчики во взрывозащищенном исполнении с маркировкой по взрывозащите 1ЕхdIICT6 постав- ляются с кабельными вводами различных исполнений: для открытой прокладки присоединяемо- го кабеля (К), для трубной прокладки присоеди- няемого кабеля (Т), а также для присоединения бронированного кабеля (Б). Материал кабельных вводов для датчиков во взрывозащищенном ис- полнении – нержавеющая сталь 12Х18Н10Т. Диа- метр присоединяемого кабеля 8-12 мм.
Датчики в общепромышленном исполнении и во взрывозащищенном исполнении с марки- ровкой по взрывозащите 0ЕхiaIICT6Х, поставляются с сальниковыми вводами.
Детали датчика контактирующие с измеряемой средой (поплавок, фланец) изготавливаются из нержавеющей стали, а корпус электрон- ного блока из алюминия.

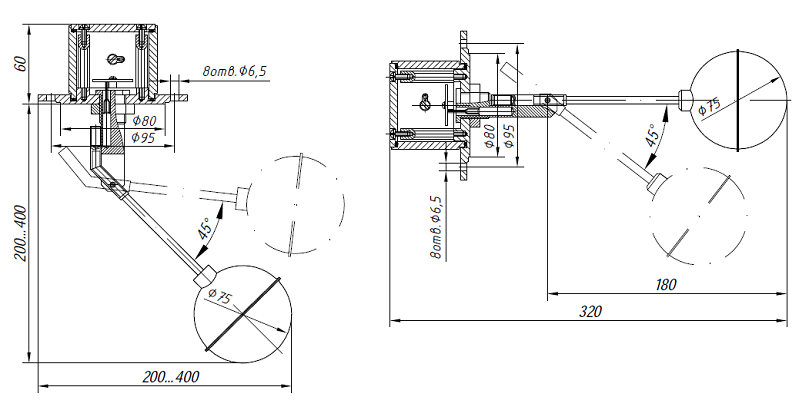

Рис. 1. Датчик РУГ-1 в общепромышленном и взрывозащищенном (0ЕхiaIICT6Х) исполнении.
Рис. 2. Датчик РУГ-1 во взр ывозащищенном (1ЕхdIICT6) исполнении.
Основные технические характеристики :
Параметры контролируемой среды указаны в таблице 1.
|
Контролируемая среда |
Параметры контролируемой среды | ||
|
температура,°С |
Динамическая вязкость, не более, Па•с | Плотность г/см3 | |
| Вода, водные растворы и суспензии |
5-125 |
2,4 |
0,80-1,70 |
| ГСМ и нефть | минус 60 – 100 | 0,75-1,00 | |
| Сжиженные газы | минус 60 – 60 | 0,60-0,80 | |
| Другие жидкости | минус 60 – 200 | 0,80-1,70 | |
Электрическая нагрузка на выходные контакты датчика и режимы коммутации должны соответствовать указанным в таблице 2.

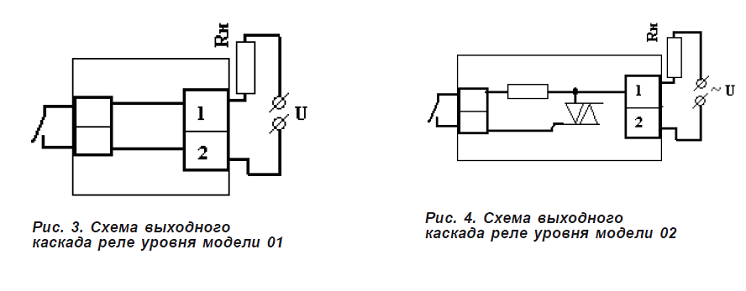

| Модель | Напряжение, В | Ток, А max | Мощность, Вт |
| 01 (рис. 3) | 0,5…50 | 0,15 | 3 |
| 02 (рис. 4) | 0,5…220 | 1,00 | 30 |
Дифференциал срабатывания датчика (минимальное изменение уровня, вызывающее переключение контактов датчика) не более 25мм. Нестабильность срабатывания не более ±8мм. За нестабильность срабатывания принимается максимальная разность уровней, соответствующих трехкратному переключению контактов при повышении и понижении уровня. Рабочее давление среды, МПа- 0,8. Датчики устойчивы к воздействию окружающего воздуха и измеряемой среды в диапазоне от минус 60°С до 70°С. Степень защиты датчиков общепромышленного исполнения и взрывозащищенного с видом взрывозащиты 0ЕхiaIIСT6Х от воздействия воды и пыли -IP54, а взрывозащищенного исполнения с видом взрывозащиты 1ЕхdIIСT6 – IP65, по ГОСТ 14254-96
Обозначение прибора при заказе :
Реле уровня герконовое, вертикального способа монтажа, модели 01
1 – наименование прибора и вид взрывозащиты;
2 – способ монтажа :
- В – вертикальный;
- Г – горизонтальный
3 – модель (01 или 02); (для РУГ-1Ех только 01)
4 – вид кабельного ввода ( К, Т или Б для РУГ-1Ех-Вн)
5 – номер ТУ
Реле уровня герконовое в общепромышленном исполнении (РУГ-1), вертикального способа
монтажа (В), модели 01
