Измерительный преобразователь ИП36 (ВШПА.421412.100.183) предназначен для возбуждения обмотки вихретоковых датчиков и измерения частоты вращения ротора. ИП36 имеет два выхода: тахометрический выход (1-5 мА); унифицированный токовый выход частоты вращения (1-5 мА, 4-20 мА). Тахометрический выход преобразователя может быть подключен к цифровым системам измерения частоты вращения ротора, а выход постоянного тока, пропорциональный частоте вращения, например, к самописцу.
Схема преобразователя позволяет ему работать с контрольными поверхностями «паз», «шестерня», различными диапазонами измерения частоты вращения ротора.
Таблица 1. Основные технические характеристики
| Параметр | Значение |
|---|---|
| Диапазоны измерения частоты вращения ротора,(f), Гц; диапазоны измерения числа оборотов ротора (от и до включ.) (N), об/мин |
3 – 66,66; 180 – 4000 4 – 100; 240 – 6000 6 – 133,33; 360 – 8000 7 – 166,66; 420 – 10000 160 – 4000; 160 – 4000 |
| Выходной сигнал постоянного тока (от и до включ.), мА | 1 – 5; 4 – 20 |
| Номинальное значение коэффициента преобразования (Kn), мА/об·мин-1 |
4/N; 16/N |
| Сопротивление нагрузки, Ом, не более | 2000 500 |
| Пределы допускаемой основной относительной погрешности измерения, % | ±2,0 |
| Пределы отклонения коэффициента преобразования от номинального значения, % | ±2,0 |
| Пределы допускаемой дополнительной погрешности измерения, вызванной изменением температуры окружающей среды, % | ±2,0 |
| Рабочий температурный диапазон, °С | от 0 до +70 |
| Напряжение питания, В | +(18 - 36) |
| Ток потребления, мА, не более | 120 |
| Габаритный размер, мм | 101х62х30 |
| Тип разъема для подключения датчика | СР50-73 Ф |

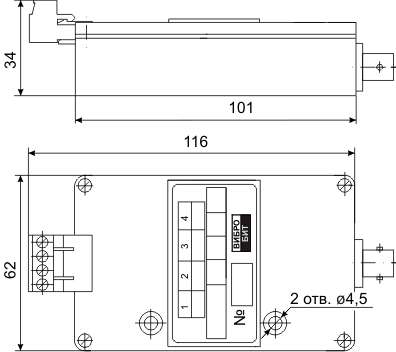

Рисунок 1. Габаритный чертеж ИП36
Применение
С датчиком ДВТ10, ДВТ30:
- Частота вращения ротора.
Аксессуары
- Коробка преобразователей КП13;
- Коробка преобразователей КП23В;
- Комплект крепежа.
