Извещатели охранные ЕхИО102-1В
Извещатели охранные ЕхИО102-1В моделей 01, 02, 03, 04 предназначены для контроля положения перемещающихся частей конструкций и механизмов, для контроля открывания ворот.
Охранные Извещатели имеют маркировку взрывозащиты – 1ЕхdIICT6 и предназначены для работы во взрывоопасных зонах 1 и 2 классов по ГОСТ Р 52350.10 и ГОСТ Р 52350.14.
Извещатели охранные моделей 01 и 02 состоят из 2х блоков – датчика и магнита, расположенных в разных корпусах. Переключение контактов происходит при взаимном приближении и отдалении их друг от друга.
Охранные Извещатели моделей 03 и 04 моноблочные и срабатывают при приближении металлических конструкций из магнитопроводящих материалов (модель 03) или при входе в технологический паз пластины толщиной 2-2,5 мм (модель 04).
Технические характеристики ЕхИО102-1В :
| Название показателей | Модели | |
| 01 | 02, 03, 04 | |
|
Диапазон коммутируемых напряжений, В переменного/постоянного |
0,5..300 | 0,5..125 |
| Диапазон коммутируемых токов, А |
0.05..2 перем./пост. |
0,05..1 пост. 0,05..0,25 перем. |
| Вид нагрузки | Актив./индук. | Актив./индук. |
| Коммутируемая мощность , Вт, не более | 30 |
7,5 перем. 30 пост. |
| Сопротивление замкнутых контактов, Ом | 0,1 | 0,5 |
Расстояние срабатывания/отпускания, мм :
| для модели 01 | 80/120 |
| для модели 02 | 60/100 |
| для модели 03 | 2/5 |
Степень защиты от воздействия пыли и влаги по ГОСТ 14254 – IP66;
Рабочий диапазон температур – от минус 60ºС до плюс 120ºС;
Материал корпуса извещателей – коррозионностойкая сталь 12Х18Н10Т;
Извещатели охранные модели 01 выпускаются с нормально разомкнутым, а модели-02, 03 и 04 с переключающимся контактами.
Масса извещателей, кг :
| для модели 01, 02 | 1, 35 |
| для модели 03 | 0,6 |
| для модели 04 | 0,75 |
Охранные Извещатели поставляются с кабельными вводами различных исполнений: для присоединения бронированного кабеля (Б), для открытой проводки присоединяемого кабеля (К), для прокладки кабеля в трубе (Т) с присоединительной резьбой G1/2 или G3/4. В комплект каждого кабельного ввода входит резиновое уплотнение для диаметра кабеля по поясной изоляции 8-10мм.
Габаритные и присоединительные размеры извещателей показаны на рис. 1, 2, 3.

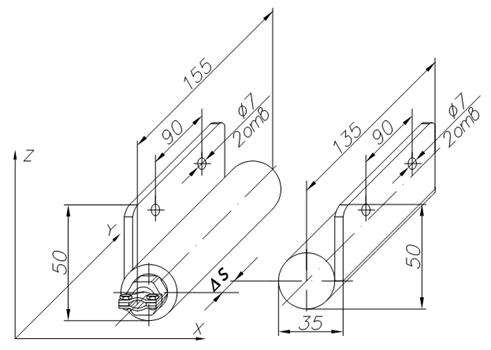

Рис. 1 Извещатель охранный точечный Ех ИО 102 1В-01, ЕхИО102-1В-02

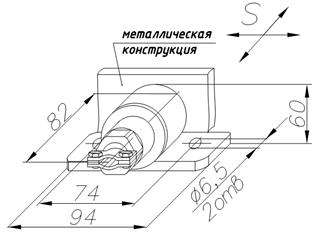

Рис. 2 Извещатель охранный точечный Ех ИО 102 1В-03

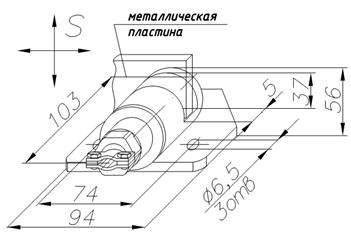

Рис. 3 Извещатель охранный точечный Ех ИО 102 1В-04
Пример записи при заказе:
1. Извещатель охранный точечный магнитоконтактный ЕхИО102-1В модели 01 с кабельным вводом для прокладки кабеля в трубе с присоединительной резьбой G3/4 (T G3/4).
Извещатель охранный ЕхИО102-1В – 01 – T G3/4- ТУ 4372-145-12150638-2010
