Предназначены для ремонта поплавковых уровнемеров типа ДРУ-1 а также подобных импортного производства (фирма «Petrol Service» и др.).
Изготавливаются из нержавеющей стали 12Х18Н10Т ГОСТ 59941-81.
При выпуске из производства проходят гелиевый или рентгеновский контроль и гидроиспытания. Технические характеристики приведены в таблице 1.
По согласованию возможны изменения габаритных размеров и материала.
| № п\п |
Габаритные размеры
D x L x S, мм |
Масса, кг | Объем, см 3 | Условное давление Ру, МПа |
| 1 | 90х90х0,5 | 0,11 | 382 | 1,6 |
| 2 | 90х127х0,5 | 0,15 | 617 | 0,6 |
| 3 | 90х127х1,0 | 0,28 | 617 | 2,5 |
| 4 | 90х127х1,5 | 0,42 | 617 | 6,3 |
| 5 | 90х127х2,0 | 0,55 | 617 | 16,0 |
| 6 | 90х150х1,5 | 0,49 | 763 | 6,3 |
| 7 | 90х200х2,0 | 0,87 | 1081 | 6,3 |
| 8 | 75х75х1,0 | 0,14 | 221 | 16,0 |
| 9 | 75х150х1,0 | 0,29 | 552 | 10,0 |

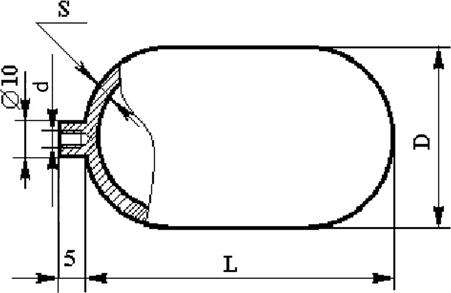

Рис. 1. Габаритные размеры поплавка (d= М3 , М4 , М5)
ПРИМЕРЫ ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ
Поплавок уровнемера 75х150х1,0 – М3
