ПРИЛОЖЕНИЕ А

ПРИЛОЖЕНИЕ А

(обязательное)

Колориметрические и фотометрические характеристики сигнальных и контрастных цветов несветящихся и световозвращающих материалов

К — область красного цвета; Ж — область желтого цвета; 3 — область зеленого цвета; С — область синего цвета; Б — область белого цвета; Ч — область черного цвета; 1 — предпочтительные малые области для несветящихся материалов; 2— предпочтительные малые области для световозвращающих материалов 1-го типа; 3 — предпочтительные малые области для световозвращающих материалов 2-го и 3-го типов

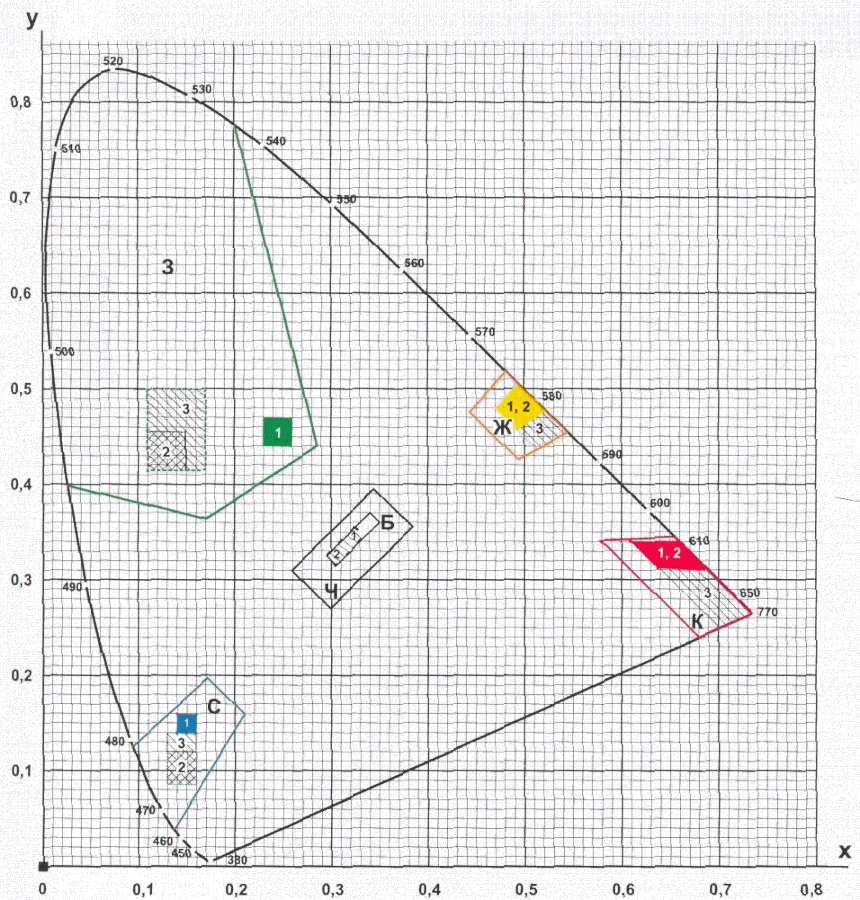

Рисунок А.1 — Допустимые области цветности х, у сигнальных и контрастных цветов на стандартном цветовом графике МКО 1931 г.

А.1 Колориметрические характеристики сигнальных и контрастных цветов несветящихся и световозвращающих материалов

A.1.1 Координаты цветности х, у сигнальных и контрастных цветов материалов, знаков безопасности и сигнальной разметки должны соответствовать координатам цветности х, у допустимых цветовых областей стандартного графика (рисунок A.1), значения угловых точек которых приведены в таблице А.1.

Коэффициенты яркости b сигнальных и контрастных цветов материалов, знаков безопасности и сигнальной разметки должны быть не менее значений, указанных в таблице A.1.

Таблица A.1 — Значения координат цветности х, у угловых точек допустимых цветовых областей и минимальные значения коэффициента яркости р для несветящихся и световозвращающих материалов сигнальных и контрастных цветов, знаков безопасности и сигнальной разметки

Цвет Обозначение координат цветности Номера угловых точек и значение координат цветности Коэффициент яркости b
Несветящиеся материалы Световозвращающие .материалы
1 2 3 4 1-го типа 2-го и 3-го типов
Красный

х

y

0,735 0,265

0,681

0,239

0,579

0,341

0,655

0,345

> 0,07 >0,05 > 0,03
Желтый

х

0,545

0,454

0,494

0,426

0,444

0,476

0,481

0,518

>0,45 >0,27 >0,16
Зеленый

х

y

0,201

0,776

0,285

0,441

0,170

0,364

0,026

0,399

>0,12 >0,04 >0,03
Синий

х

y

0,094

0,125

0,172

0,198

0,210

0,160

0,137

0,038

>0,05 >0,01 >0,01
Белый

х

y

0,350

0,360

0,305

0,315

0,295

0,325

0,340

0,370

>0,75 > 0,35 > 0,27
Черный

х

y

0,385

0,355

0,300

0,270

0,260

0,310

0,345

0,395

- - -
Примечания
1 Значения, приведенные на рисунке A.1 и в таблице, даны при геометрии измерения 45о/0°, освещении стандартным источником света D65 по ГОСТ 7721, в стандартной колориметрической системе XYZ 1931 г.
2 Коэффициент яркости b определяют как отношение координаты цвета У к координате цвета идеального рассеивателя Yо (b = Y/Yо).

А. 1.2 Для несветящихся и световозвращающих материалов сигнальных и контрастных цветов, знаков безопасности и сигнальной разметки, изготовленных на их основе, установлены предпочтительные малые цветовые области в соответствии со значениями координат цветности х, у малых цветовых областей по таблице А. 2.

Предпочтительные малые цветовые области установлены в целях повышения требований к колориметрическим характеристикам сигнальных и контрастных цветов, улучшения их зрительного восприятия и сохранения соответствия зрительного восприятия цвета в условиях эксплуатации.

А.1.3 Измерение координат цветности х, у и определение коэффициентов яркости bнесветящихся и световозвращающих материалов, знаков безопасности и сигнальной разметки следует проводить спектрофотометром или колориметром.

А.1.4 Координаты цветности х, у цветов знаков безопасности и сигнальной разметки с внутренним электрическим освещением должны соответствовать координатам цветности допустимых цветовых областей стандартного графика (рисунок A.1), значения угловых точек которых приведены в таблице А.1.

Таблица А.2 — Значения координат цветности х, у малых цветовых областей для несветящихся и световозвращающих материалов

Цвет Обозначение координат цветности Номера угловых точек и значение координат цветности
Несветящиеся материалы Световозвращающие материалы
1-го типа 2-го и 3-го типов
1 2 3 4 1 2 3 4 1 2 3 4
Красный

X

y

0,638

0,312

0,690

0,310

0,610

0,340

0,660

0,340

0,660

0,340

0,610

0,340

0,638

0,312

0,690

0,310

0,660

0,340

0,610

0,340

0,700

0,250

0,735

0,265

Желтый

х

y

0,494

0,505

0,470

0,480

0,493

0,457

0,522

0,477

0,494

0,505

0,470

0,480

0,493

0,457

0,522

0,477

0,494

0,505

0,470

0,480

0,513

0,437

0,545

0,454

Зеленый

х

y

0,230

0,440

0,260

0,440

0,260

0,470

0,230

0,470

0,110

0,415

0,150

0,415

0,150

0,455

0,110

0,455

0,110

0,415

0,170

0,415

0,170

0,500

0,110

0,500

Синий

х

y

0,140

0,140

0,160

0,140

0,160

0,160

0,140

0,160

0,130

0,086

0,160

0,086

0,160

0,120

0,130

0,120

0,130

0,090

0,160

0,090

0,160

0,140

0,130

0,140

Белый

х

y

0,305

0,315

0,335

0,345

0,325

0,355

0,295

0,325

0,305

0,315

0,335

0,345

0,325

0,355

0,295

0,325

0,305

0,315

0,335

0,345

0,325

0,355

0,295

0,325

Примечание — Значения, приведенные на рисунке А.1 и в таблице, даны при геометрии измерения 45о/0°, освещении стандартным источником света - D65
по ГОСТ 7721, в стандартной колориметрической системе XYZ 1931 г.

Коэффициенты яркости b знаков безопасности и сигнальной разметки с внутренним электрическим освещением должны быть не менее значений, указанных в таблице А.1 для несветящихся материалов.

А. 1.5 Измерения координат цветности х, у и коэффициентов яркости b для знаков безопасности и сигнальной разметки с внутренним электрическим освещением следует проводить фотометром с соответствующим измерением свечения.

А.2 Фотометрические характеристики сигнальных и контрастных цветов несветящихся и световозвращающих материалов

А.2.1 Яркостный контраст k знаков безопасности и сигнальной разметки с внутренним электрическим освещением должен соответствовать значениям таблицы А.З.

Таблица А.З — Яркостный контраст k знаков безопасности и сигнальной разметки с внутренним электрическим освещением

Сигнальный цвет Контрастный цвет Яркостный контраст k
Красный Белый 5 < k< 15
Желтый Черный Черный контрастный цвет не должен быть светопропускающим
Зеленый Белый 5 < k< 15
Синий Белый 5 < k< 15

A.2.2 Световозвращающие пленочные материалы для изготовления знаков безопасности и сигнальной разметки могут быть следующих типов:

1-й тип. Пленки со средней интенсивностью световозвращения, оптическими элементами которых являются сферические линзы (микростеклошарики), находящиеся в прозрачном полимерном слое. Световозвращающие пленочные материалы этого типа применяют, когда знаки безопасности или сигнальную разметку необходимо различать с близкого расстояния при низком уровне фонового освещения;

2-й тип. Пленки с высокой интенсивностью световозвращения состоят из сферических линзовых элементов, заключенных в капсулу, наклеенных на полимерную основу и залитых слоем прозрачного пластика. Световозвращающие пленки 2-го типа характеризуются более высоким коэффициентом световозвращения, чем пленки 1-го типа, их применяют для изготовления знаков безопасности и сигнальной разметки, наблюдаемых с дальних расстояний или при низком и среднем уровнях фонового освещения;

3-й тип. Пленки 3-го типа имеют оптическую систему в виде плоскогранных призматических линз (вид А или Б), находящихся в прозрачном полимерном слое. Световозвращающие пленки 3-го типа характеризуются сверхвысоким коэффициентом световозвращения, их применяют при изготовлении знаков безопасности и сигнальной разметки для особо опасных мест и в случае больших расстояний опознания при любом уровне фонового освещения.

А.2.3 Коэффициенты световозвращения R’ пленочных световозвращающих материалов различных типов должны быть не менее значений, указанных в таблицах А.4 — А.7.

Таблица А.4

Угол наблюденияa Угол освещенияb Минимальные коэффициенты световозвращения R' для пленочных световозвращающих материалов 1-го типа, кд/(лк Ч м2)
Цвет
Белый Желтый Красный Синий Зеленый
0,2° -4о/5°

30°

40°

70

30

10

50

22

7

14,5

6

2

4

1,7

0,5

9,0

3,5

1,5

0,33° -4°/5°

30°

40°

50

24

9

35

16

6

10

4

1.8

2

1

0,4

7

3

1,2

2,0° -4°/5°

30°

40°

5

2,5

1,5

3

1,5

1,0

0,8

0,4

0,3

0,2

0,1

0,06

0,6

0,3

0,2

Таблица А.5

Угол наблюдения а Угол освещенияb Минимальные коэффициенты световозвращения R' для пленочных световозвращающих материалов 2-го типа, кд/(лк • м2)
Цвет
Белый Желтый Красный Синий Зеленый
0,2° -4°/5°

30°

40°

250

150

110

170

100

70

45

25

16

20

11

8

45

25

16

0,33° -4°/5°

30°

40°

180

100

95

122

67

64

25

14

13

14

7

7

21

11

11

2,0° -4°/5°

30°

40°

5

2,5

1,5

3

1,5

1

0,8

0,4

0,3

0,2

0,1

0,06

0,6

0,3

0,2

Таблица А.6

Цвет Минимальные коэффициенты световозвращения R' для пленочных световозвращающих материалов типа 3(А), кд/(лк • м2)
При угле наблюдения a, равном 0,1°, и угле освещения b1, равном При угле наблюдения a, равном 0,2°, и угле освещения b1, равном При угле наблюдения a, равном 0,33°, и угле освещения b1, равном
20° 30° 40° 20° 30° 40° 20° 30° 40°
Белый 850 600 425 275 625 450 325 200 425 300 225 150
Желтый 550 390 275 175 400 290 210 130 275 195 145 95
Красный 170 120 85 55 125 90 65 40 85 60 45 30
Зеленый 85 60 40 25 60 45 30 20 40 30 20 15
Синий 55 40 28 18 40 30 20 13 28 20 15 10
Примечание — Для угла наблюдения a = 0,33° при углах освещения b1 = 5° (b2 = 0°) отношение максимального и минимального коэффициентов световозвращения должно быть не более чем 2,5:1 при вращении в угле поворота e от минус 75° до плюс 50° с интервалом в 25°.

Таблица А.7

Цвет Минимальные коэффициенты световозвращения R' для пленочных световозвращающих материалов типа 3(Б), кд/(лк • м2)
При угле наблюдения a, равном 0,33°, и угле освещения b1, равном При угле наблюдения a, равном 1°, и угле освещения b1, равном При угле наблюдения a, равном 1,5°, и угле освещения b1, равном
20° 30° 40° 20° 30° 40° 20° 30° 40°
Белый 300 240 165 30 35 30 20 3,5 15 13 9 1,5
Желтый 195 155 110 20 23 20 13 2 10 8 6 1
Красный 60 48 33 6 7 6 4 1 3 2,5 2 0,5
Зеленый 30 24 17 3 3,5 3 2 0,5 1,5 1 0,5 -
Синий 19 16 11 2 2,5 2 1,5 0,5 1 0.5 0,5 -
Примечания
1 Для угла наблюдения a = 0,33° при углах освещения b1 = 5° (b2 = 0°) отношение максимального и минимального коэффициентов световозвращения должно быть не более чем 2,5:1 при вращении в угле поворота e от минус 75° до плюс 50° с интервалом в 25°.
2 Знак “-” в графах таблицы означает, что значение коэффициента световозвращения R' до настоящего времени не определено.

А.2.4 Коэффициент световозвращения R' следует измерять при освещении поверхности световозвращающего материала стандартным источником света А по ГОСТ 7721, причем углы освещения b и углы наблюдения a должны лежать в одной плоскости.

А.2.5 Коэффициенты световозвращения R' световозвращающих материалов после нанесения на их поверхность графического изображения должны составлять не менее 80 % значений, указанных в таблицах А.4 — А.7.

А.2.6 Гарантийный срок пленочных световозвращающих материалов 1-го типа при соблюдении условий монтажа и эксплуатации должен составлять не менее трех лет. К моменту окончания гарантийного срока световозвращающие пленки должны сохранять коэффициенты световозвращения не менее 50 % значений, приведенных в таблице А.4.

А.2.7 Гарантийный срок пленочных световозвращающих материалов 2-го типа при соблюдении условий монтажа и эксплуатации должен составлять не менее пяти лет. К моменту окончания гарантийного срока световозвращающие пленки должны сохранять коэффициенты световозвращения не менее 50 % значений, приведенных в таблице А. 5.

А.2.8 Гарантийный срок пленочных световозвращающих материалов 3-го типа при соблюдении условий монтажа и эксплуатации должен составлять не менее семи лет. К моменту окончания гарантийного срока световозвращающие пленки должны сохранять коэффициенты световозвращения не менее 50 % значений, указанных в таблицах А.6 и А.7.

А.2.9 Световозвращающие лакокрасочные материалы (растворы или расплавы), содержащие оптические элементы, белого и желтого цветов должны иметь коэффициенты световозвращения R' не менее 13 мкд/(лкЧм2), при угле наблюдения a = 1,5°, углах освещения b1 = -86,5°, b2 = 0° и угле поворота e  = 0°.
