ПРИЛОЖЕНИЕ Л

ПРИЛОЖЕНИЕ Л

(обязательное)

Форма и размеры графического символа электрического напряжения

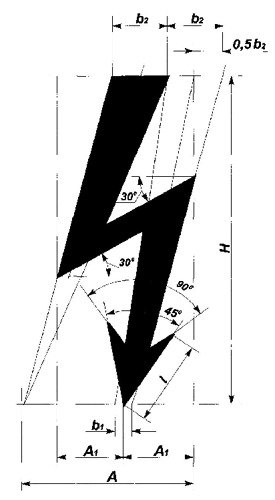

Рисунок Л.1 — Графический символ электрического напряжения

Л.1 Высота графического символа Я 6—1000 мм.

Остальные размеры графического символа должны определяться следующими соотношениями:

А = 0,5H;

A1 = 0,2H;

B1 = 0,04H;

l = 0,25H;

b2 = 0,16H.

Л.2 Графический символ следует наносить на электрооборудование, электротехнические изделия и устройства, средства ограждения, а также использовать в предупреждающем знаке W 08 (приложение Д).

Л.З Цвет графического символа должен быть черным или красным. Графический символ выполняют на желтом или белом фоне.

Л.4 Места установки графического символа на электрооборудовании, электротехнических изделиях и устройствах по нормативному документу на конкретное электрооборудование, изделие или устройство, исходя из требований безопасности.
