ПРИЛОЖЕНИЕ Б

ПРИЛОЖЕНИЕ Б

(обязательное)

Колориметрические и фотометрические характеристики сигнальных и контрастных цветов фотолюминесцентных материалов

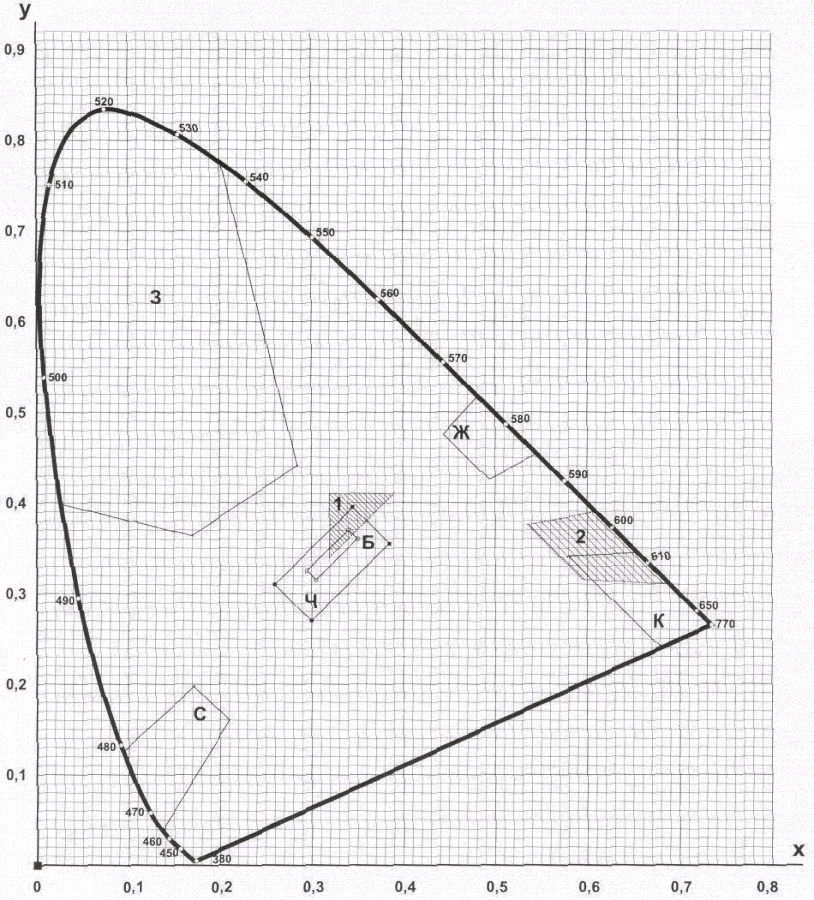

К — область красного цвета; Ж — область желтого цвета; 3 — область зеленого цвета; С — область синего цвета; Б — область белого цвета; Ч — область черного цвета; 7 — предпочтительная малая область для желтовато-белого фотолюминесцентного цвета; 2— предпочтительная малая область для красного (красно-оранжевого) фотолюминесцентного цвета

Рисунок Б. 1 — Допустимые области цветности сигнальных и контрастных цветов фотолюминесцентных материалов на стандартном цветовом графике х, у МКО 1931 г.

Б.1 Колориметрические характеристики фотолюминесцентных материалов, знаков безопасности и сигнальной разметки на их основе

Б.1.1 Координаты цветности х, у сигнальных и контрастных цветов фотолюминесцентных материалов, знаков безопасности и сигнальной разметки на их основе должны соответствовать координатам цветности х, у допустимых цветовых областей стандартного графика (рисунок Б.1), значения угловых точек которых приведены в таблице Б.1.

Коэффициенты яркости b должны быть не менее значений, указанных в таблице Б.1.

Таблица Б.1— Значения координат цветности х, у угловых точек допустимых цветовых областей сигнальных и контрастных цветов и минимальные значения коэффициента яркости bдля фотолюминесцентных материалов, знаков безопасности и сигнальной разметки на их основе

Цвет Обозначение координат цветности Номера угловых точек и значение координат цветности Коэффициент яркости b
1 2 3 4
Красный х

y

0,735

0,265

0,681

0,239

0,579

0,341

0,655

0,345

>0,30
Желтый х

У

0,545

0,454

0,494

0,426

0,444

0,476

0,481

0,518

> 0,80
Зеленый х

У

0,201

0,776

0,285

0,441

0,170

0,364

0,026

0,399

> 0,40
Синий х

У

0,094

0,125

0,172

0,198

0,210

0,160

0,137

0,038

> 0,05
Белый х

У

0,350

0,360

0,305

0,315

0,295

0,325

0,340

0,370

>0,95
Черный х

У

0,385

0,355

0,300

0,270

0,260

0,310

0,345

0,395

-
Примечания
1 Значения, приведенные на рисунке Б.1 и в таблице, даны при геометрии измерения 45°/0°, освещении стандартным источником света D65 по ГОСТ 7721, в стандартной колориметрической системе XYZ 1931 г.
2 Коэффициент яркости b определяют как отношение координаты цвета У к координате цвета идеального рассеивателя Yо (b =Y/Yо).

Б.1.2 Для фотолюминесцентных красного (красно-оранжевого) и желтовато-белого цветов установлены предпочтительные малые цветовые области в соответствии со значениями координат цветности х, у малых областей по таблице Б.2.

Предпочтительные малые цветовые области установлены в целях повышения гарантии стабильности фотолюминесцентных красных (красно-оранжевых) и белых цветов в условиях эксплуатации.

Таблица Б.2 — Значения координат цветности угловых точек х, у малых цветовых областей для фотолюминесцентных материалов, знаков безопасности и сигнальной разметки на их основе

Цвет Обозначение координат цветности Номера угловых точек и значение координат цветности
1 2 3 4
Красный (красно-оранжевый) х

y

0,690

0,310

0,595

0,315

0,535

0,375

0,610

0,390

Желтовато-белый х

y

0,390

0,410

0,320

0,340

0,320

0,410

-
Примечание — Значения, приведенные на рисунке Б.1 и в таблице, даны при геометрии измерения 45°/0°, освещении стандартным источником света D65 по ГОСТ 7721, в стандартной колориметрической системе XYZ 1931 г.

Б.1.3 Измерение координат цветности х, у и определение коэффициентов яркости bфотолюминесцентных материалов, знаков безопасности и сигнальной разметки следует проводить спектрофотометром или колориметром.

Б.2 Фотометрические характеристики фотолюминесцентных материалов, знаков безопасности и сигнальной разметки на их основе

Б.2.1 Фотолюминесцентные материалы, знаки безопасности и сигнальная разметка на их основе должны иметь следующие характеристики фотометрических свойств:

- яркость свечения через 10 мин после отключения источника света — не менее 20 мкд/м2;

- яркость свечения через 60 мин после отключения источника света — не менее 2,8 мкд/м2;

- длительность послесвечения — не менее 220 мин; цвет послесвечения — желто-зеленый или белый.
